潛水離心曝氣機為直聯式結構。旋轉的葉輪在水中產生一個離心力，通過離心力在葉輪周圍形成一個負壓區，空氣通過進氣管被吸入，被吸入的空氣和水在混合盤內混合，隨后這種良好的均勻的混合物自動從排出口排出蘭江QXB潛水離心式曝氣機工作原理
自吸式潛水曝氣機QXB7.5KW服務面積的計算
蘭江QXB潛水離心式曝氣機工作原理蘭江QXB潛水離心式曝氣機工作原理
潛水離心曝氣機為直聯式結構。旋轉的葉輪在水中產生一個離心力，通過離心力在葉輪周圍形成一個負壓區，空氣通過進氣管被吸入，被吸入的空氣和水在混合盤內混合，隨后這種良好的均勻的混合物自動從排出口排出。
此過程包括以下幾個方面：混合盤中的空氣與水混合產生氣液混合效應，出口排出的氣液混合液形成循環和對流；大量空氣分子中的氧氣高速運動獲得一個*的氧氣吸收效率。 自吸式潛水曝氣機QXB7.5KW服務面積的計算
1 較高的氧氣溶解率，微小氣泡所占比率大，充氧效率高且充氧面積寬；
2 池中無死區，夾帶氣泡的水平曝氣流能*沖刷池底的每個角落；
3 結構簡單、緊湊、機組壽命長，能承受大負荷的軸承，采用油浴的轉軸密封和吸入葉輪腔的空氣防止工作時水與密封件接觸，這些都保證曝氣機在24 小時連續工作，長期*運行；
4 節省工程投資，無需提供氣源，省去鼓風機，安裝方便，噪音?。?/span>

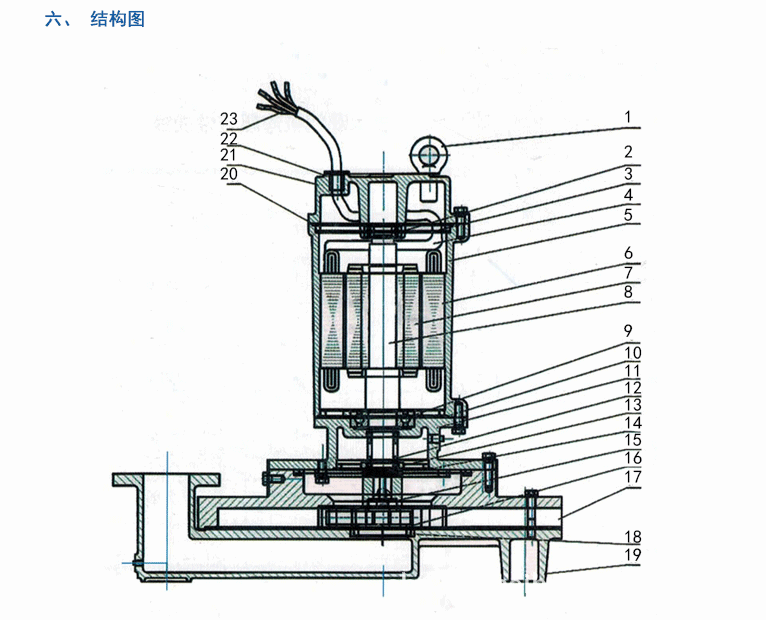

離心式潛水曝氣機結構示意圖：
編號 | 名稱 | 材料 | 備注 |
1 | 吊環 | 2Cr13 | |
2 | 軸承 |
| |
3 | 電木板 | 環氧層壓板 | |
4 | 橡套軟電纜 |
| |
5 | 機殼 | HT200 | |
6 | 定子 |
| |
7 | 轉子 |
| |
8 | 軸承 |
| |
9 | 軸承 |
| |
10 | O型圈 | 丁晴橡膠 | |
11 | 中承座 | HT200 | |
12 | 機械密封 | Si-C | |
13 | 油箱蓋 | HT200 | |
14 | 密封圈 | 丁晴橡膠 | |
15 | 墊圈 | 2Cr13 | |
16 | 混汽室 | HT200 | |
17 | 葉輪 | ZG2Cr13 | |
18 | 密封環 | HT200 | |
19 | 底座 | HT200 | |
20 | O型圈 | 丁晴橡膠 | |
21 | 電機蓋 | HT200 | |
22 | 電纜護套 | 丁晴橡膠 | |
23 | 電纜 |
|

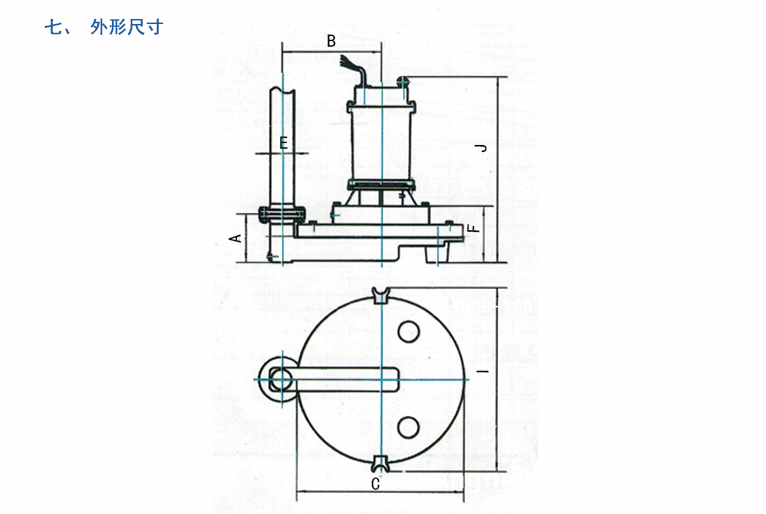

離心式潛水曝氣機外形尺寸
外形尺寸 | ||||||
A | B | C | E | F | I | J |
135 | 295 | 500 | 40 | 148 | 565 | 550 |
135 | 295 | 500 | 50 | 150 | 565 | 580 |
135 | 295 | 500 | 65 | 152 | 565 | 698 |
180 | 410 | 680 | 65 | 206 | 745 | 810 |
180 | 410 | 680 | 80 | 208 | 745 | 813 |
180 | 410 | 680 | 80 | 210 | 745 | 815 |
180 | 410 | 680 | 100 | 213 | 745 | 818 |
180 | 410 | 680 | 100 | 215 | 745 | 978 |
180 | 410 | 680 | 100 | 220 | 745 | 992 |
245 | 575 | 950 | 150 | 230 | 1015 | 1040 |
245 | 575 | 950 | 150 | 230 | 1015 | 1040 |
245 | 575 | 950 | 150 | 240 | 1015 | 1050 |
245 | 575 | 950 | 150 | 240 | 1015 | 1050 |
不同大小的設備用不同的裝箱，保證設備外觀完好 ，安裝系統支架因?yàn)橥庥^不規則，我們會用軟材包裝好一起發送，如在運輸過程中有所損失，請諒解。
離心式潛水曝氣機型號表示方法
