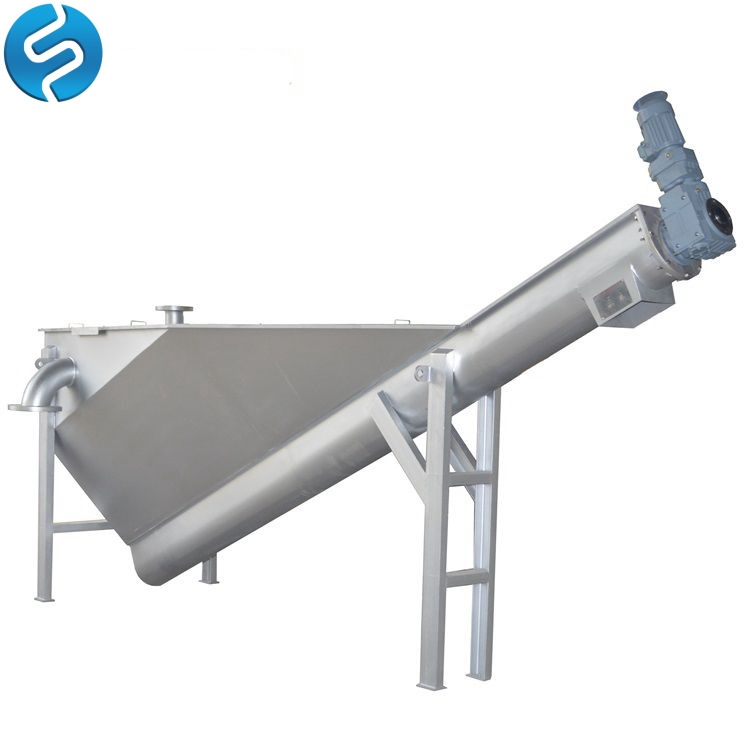

不銹鋼旋轉式砂水分離器

一、用途：

螺旋式砂水分離器用于污水處理廠沉砂池，將沉淀池排出的砂水混合液進行砂水分離。

二、型號表示方法：

LSSF  – 260 - Ⅱ

Ⅱ： 水箱標記：不銹鋼水箱 不標注

鋼筋混凝土水箱 Ⅱ

 260 ：U 型槽  mm

 LSSF： 螺旋式砂水分離器

三、特點：

螺旋式砂水分離器綜合了該類型產品的使用情況后改進設計的，解決了襯條更換不便和螺旋軸向位置不可調的缺陷，其特點如下：

 1 分離效率可達96%~98%，可分離出粒徑≥0.2mm的顆粒;
2 采用無軸螺旋,無水中軸承,維護方便;
3 結構緊湊,重量輕;
4 新型傳動裝置,其關鍵產件--減速器為的軸裝式,不用聯軸器,安裝對中方便;
5 襯條為快裝式,便于更換;
6 螺旋軸向位置可調,便于調整其尾部和箱壁的間隙.

四、構造及工作過程:

        螺旋式砂水分離器由無軸螺旋、襯條、U型槽、水箱、導流板、出水堰和驅動裝置組成。

        砂水混合物從分離器一端頂部輸入水箱，混合液中重度較大的，如砂粒等將沉積于槽型底部，在螺旋的推動下，砂粒沿斜置的槽底提出升，離開液面后繼續推移一段距離，在砂粒充分脫水后經排砂口卸至盛砂桶，而與砂水分離后的水從溢流口排出并送往廠內進水池。

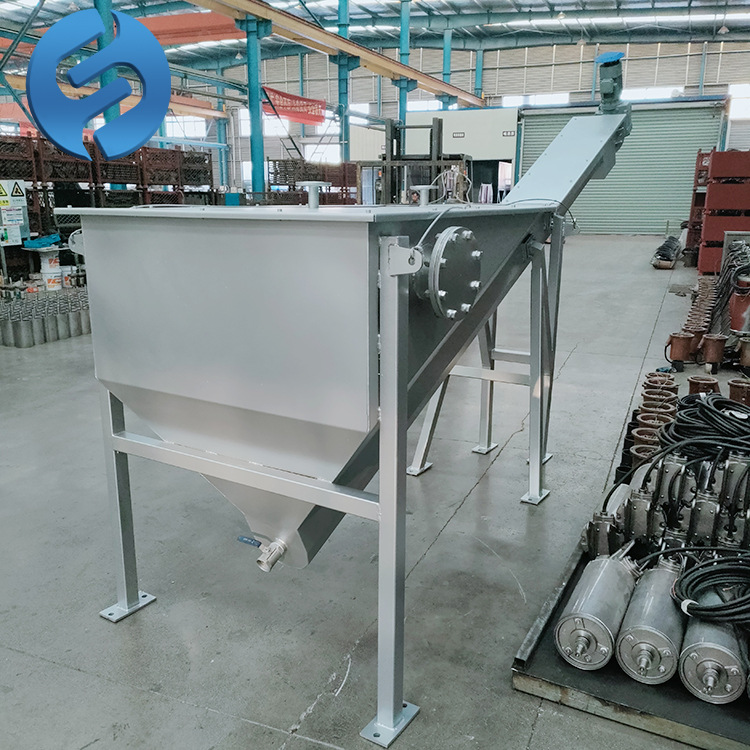

不銹鋼旋轉式砂水分離器

五、主要技術參數：

六、螺旋式砂水分離器訂貨要求：

1、按型號表示方式書寫全稱；
2、使用環境（戶內、外及其它）；
3、如采用鋼筋混凝土水箱，應提供相關部分的工程設計資料。

  LSSF-260砂水分離器簡介

 用途 ：

用于污水處理廠沉砂池，將沉淀池排出的砂水混合液進行砂水分離。

分離器 螺旋式洗砂設備 型號 表示方式：

分離器 螺旋式洗砂設備 特點：

本產品綜合了該類型產品的使用情況后改進設計的，解決了襯條更換不便和螺旋軸向位置不可調的缺陷，其特點如下：

1分離效率可達96%~98%，可分離出粒徑≥0.2mm的顆粒;

2采用無軸螺旋,無水中軸承,維護方便;

3結構緊湊,重量輕;

4新型傳動裝置,其關鍵產件--減速器為的軸裝式,不用聯軸器,安裝對中方便;

5襯條為快裝式,便于更換;

6螺旋軸向位置可調,便于調整其尾部和箱壁的安全間隙.

分離器 螺旋式洗砂設備構造及工作過程:

螺旋式砂水分離器由無軸螺旋、襯條、U型槽、水箱、導流板、出水堰和驅動裝置組成。

主要技術參數：

螺旋式砂水分離器訂貨要求：

1、按型號表示方式書寫全稱；

2、使用環境（戶內、外及其它）；

3、如采用鋼筋混凝土水箱，應提供相關部分的工程設計資料。

外形安裝尺寸表：

不銹鋼水箱

混凝土水箱



外形安裝尺寸圖：

｛高品質｝砂水分離器 品牌簡介

LSSF無軸螺旋砂水分離器設計LSSF無軸螺旋砂水分離器設計

蘭江是致力于向提供污水處理設備的制造商”源于中國北宋史學家、家司馬光《資冶通鑒.赤壁之戰》通史：“如其克諧，天下可定也”-象征著蘭江對環境保護事業的決心，如同一種頑強的新勢力維護人與自然的和諧

｛高品質｝砂水分離器 用途 ：

用于污水處理廠沉砂池，將沉淀池排出的砂水混合液進行砂水分離。

｛高品質｝砂水分離器 型號 表示方式：

｛高品質｝砂水分離器 特點：

本產品綜合了該類型產品的使用情況后改進設計的，解決了襯條更換不便和螺旋軸向位置不可調的缺陷，其特點如下：

1分離效率可達96%~98%，可分離出粒徑≥0.2mm的顆粒;

2采用無軸螺旋,無水中軸承,維護方便;

3結構緊湊,重量輕;

4新型傳動裝置,其關鍵產件--減速器為的軸裝式,不用聯軸器,安裝對中方便;

5襯條為快裝式,便于更換;

6螺旋軸向位置可調,便于調整其尾部和箱壁的安全間隙.

｛高品質｝砂水分離器 構造及工作過程:

螺旋式砂水分離器由無軸螺旋、襯條、U型槽、水箱、導流板、出水堰和驅動裝置組成。

主要技術參數：

螺旋式砂水分離器訂貨要求：

1、按型號表示方式書寫全稱；

2、使用環境（戶內、外及其它）；

3、如采用鋼筋混凝土水箱，應提供相關部分的工程設計資料。

外形安裝尺寸表：

不銹鋼水箱

混凝土水箱



外形安裝尺寸圖：
